подключение_1-wire_датчиков

Подключение к контроллеру

Подключение производится к клеммам:

  • X5 - +5В
  • X4 - GND
  • X3 - 1wire

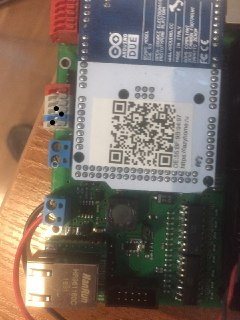

На рисунке снизу вверх черными точками: 5B, gnd , 1wire.

Конфигурация контроллера

В корне прописываем:

 "ow":{

    "АДРЕС_ДАТЧИКА":{"emit":"Temperature01"}
  },

АДРЕС_ДАТЧИКА в виде: 282DA307D6013C08

MQTT

Подписываемся на топик “myhome/s_out/Temperature01” и получаем значения температуры.

Простой релейный термостат (теплый пол)

добавляем

"items":{ "local_termostat":[5,24,33] }

5 - тип релейный термостат 24 - номер пина 33 - (опционально) - температура по-умолчанию

Добавляем связку между термометром и локальным термостатом

"ow":{ "282DA307D6013C08":{"emit":"Temperature01", "item":"local_termostat/val"} },
Настройка завершена

Внимание, суффикс /val при передаче температуры необходимо добавлять, начиная с версии контроллера 3.0.0

Значение температуры, начиная с этой версии, также, может быть принято с внешних систем или иных контроллеров по MQTT c использованием топика формата /myhome/controller-id/termostat/val

При отсутствии показаний в течение 10 мин термостат отключается и переходит в аварийный режим, выдавая аварию в топик /alarm

Термостат принимает значение температуры через суффикс /set Через командный суффикс /cmd принимаются команды

  • ON
  • OFF
  • AUTO
  • HEAT
  • HALT
  • REST
  • XON
  • XOFF
